Espaço Analógico: HIERARQUIA DE IMPORTÂNCIA EM UM TOCA-DISCOS

Charles Port

Quais componentes de um toca-discos ‘realmente’ importam e por quê?

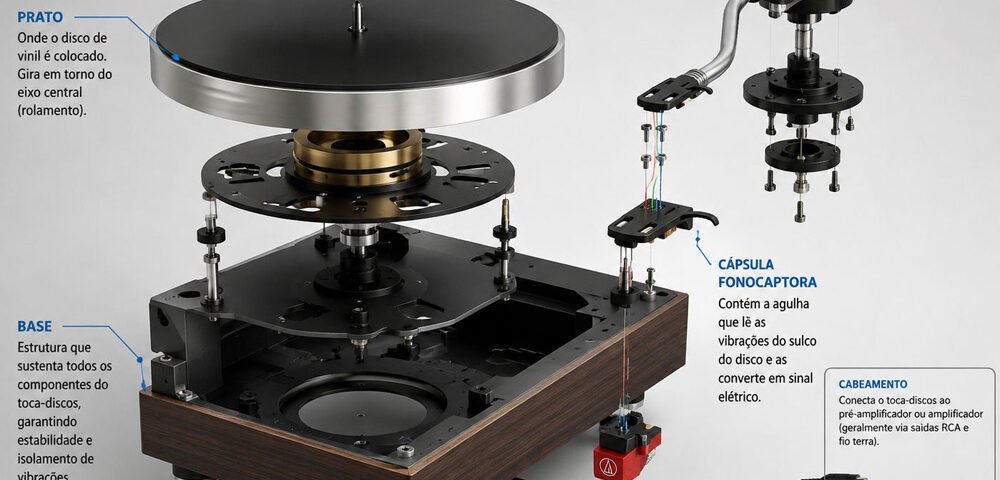

Um toca-discos fonográfico de alta fidelidade pode ser dividido em vários blocos funcionais ou subsistemas interconectados:

Base e suspensão – Essenciais para isolar o sistema de vibrações externas e influências sonoras.

Rolamento do prato, eixo e acionamento – A fonte de energia (motor) que gera e mantém (através do rolamento do eixo de baixo atrito) a “velocidade angular constante” crítica. Também é uma fonte de vibração se não for bem projetado.

Base de braço e de eixo – Fornecem a plataforma estável necessária para a montagem do braço fonocaptor e para a fixação do rolamento do eixo do prato.

Braço – Serve como o prato (e como uma extensão do transdutor fonográfico) para que a cápsula fonográfica funcione corretamente.

Cápsula – O transdutor fonográfico que capta as modulações nos sulcos do disco e as converte em tensões elétricas.

Cabeamento – Cabos e fiação (internos e externos) que mantêm a integridade da forma de onda e da voltagem desde a cápsula até o pré-amplificador de fono.

Estágio de linha de fono – A cadeia de amplificação que alimenta o pré-amplificador de controle — aplica a equalização RIAA necessária.

Quando surge a pergunta “Qual é a ‘hierarquia de importância’ em um sistema de toca-discos?”, a maioria das discussões começa – e termina – com “a cápsula!”

Não se pode negar a importância do efeito da cápsula fonográfica (como conversor mecânico-elétrico) no som geral, mas será que essa é toda a história? A resposta curta é:”não!”

Eis o que a ‘Sabedoria Convencional’ da hierarquia do toca-discos considera importante:

Cápsula fonográfica

Toca-discos (inclui todos os subelementos, como braço, cápsula, prato, tapete do prato, contrapesos do disco, etc.)

Pré-amplificador de Phono

Cabos (raramente mencionados)

À medida que passamos de toca-discos de nível básico para os de alta gama (onde são possíveis ‘opções’ individuais), surge a questão perene: “Em que devemos investir nosso dinheiro?” para obter o melhor desempenho possível e o melhor custo-benefício.

Para priorizar os gastos, o que se precisa é de uma lista hierárquica ‘factual’ que mostre quais são os aspectos mais importantes que afetam o desempenho sonoro – e é isso que este artigo tenta abordar.

Considero que as ‘listas’ sem explicações complementares são completamente inúteis. Para entender os impactos importantes no desempenho, além dos impactos sonoros, é fundamental analisar a fundo as funções (e subfunções) de um sistema de reprodução analógico e definir suas prioridades.

FUNDAMENTOS TÉCNICOS PARA ALTO DESEMPENHO

Utilizar uma base (chassi) não ressonante – Uma base densa (ou leve e não ressonante) de materiais como MDF, liga metálica ou polímero de alta qualidade, que seja auto-amortecedora e funcionalmente inerte, é crucial para reduzir as vibrações de acoplamento.

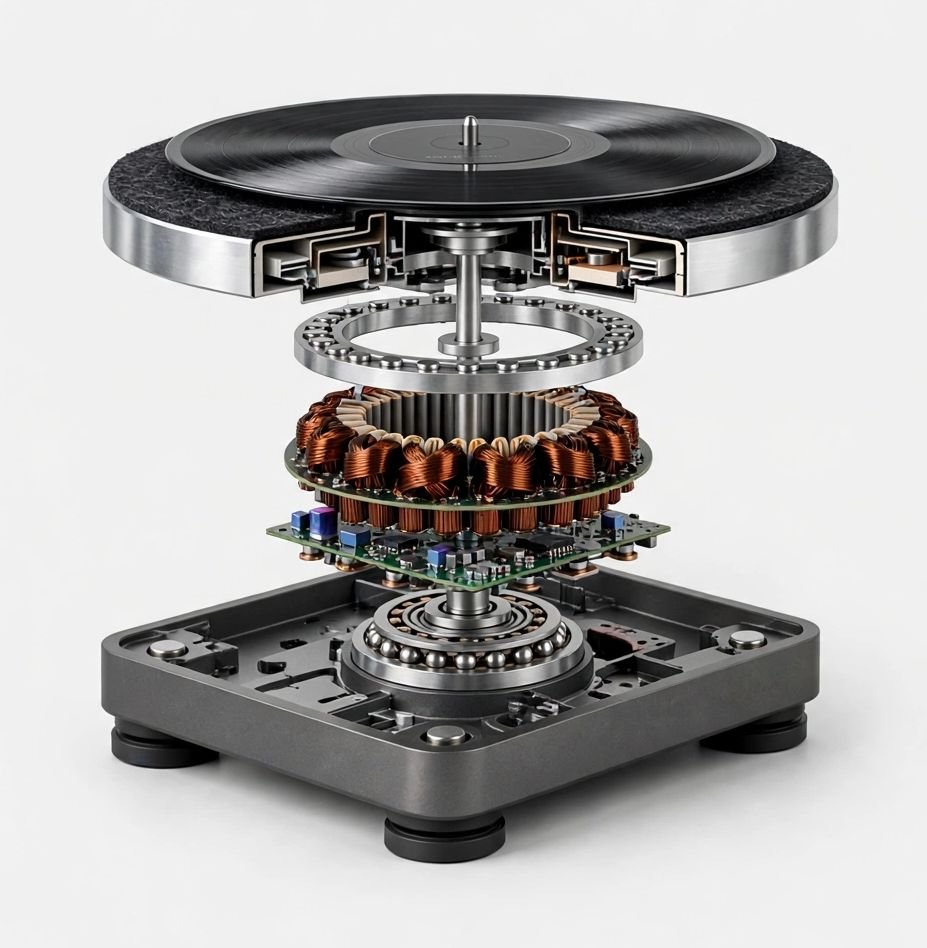

Rolamento e motor de precisão – Um rolamento de eixo de alta qualidade e baixo atrito mantém o prato girando silenciosamente. Os motores devem ser de acionamento direto de alto torque (para precisão), ou de acionamento por correia desacoplado (para isolar a vibração do motor e também para precisão).

Estabilidade e precisão da velocidade – O prato deve manter uma velocidade angular consistente (manter uma ‘velocidade’ entre 33⅓ e 45 RPM) com oscilação e vibração mínimas, geralmente verificadas por uma ‘trava de quartzo’ ou algum outro mecanismo de controle de velocidade.

Um prato não ressonante de 12 polegadas, perfeitamente balanceado e dimensionado (massa) para manter a velocidade angular constante quando acionado pelo tipo de motor selecionado.

Sistemas de isolamento integrados – Os modelos de toca-discos de alta gama utilizam pés de amortecimento, suspensões ou materiais especializados (como pratos de acrílico ou vidro) para desacoplar tanto o motor e a base/rolamento quanto o braço de leitura das vibrações ambientais.

Qual é a ‘função principal’ de um toca-discos?

Manter uma velocidade angular constante.

“Um toca-discos consiste, em princípio, em um prato giratório e um suporte para a cápsula. O objetivo disso é imprimir ao sulco do disco uma velocidade, em relação ao diamante da cápsula, que seja precisamente de 33-1/3, 45 ou 78 RPM. O suporte da cápsula tem apenas a função de manter o diamante em contato constante e firme com o sulco. Isso, de forma que a força entre a agulha e o sulco tenha sempre a mesma magnitude e direção predeterminadas.” – Efeitos audíveis de ressonâncias mecânicas em toca-discos, por Paul Ladegaard, Brüel & Kjaer, 1977.

É comum vermos listas de hierarquia de importância de toca-discos sem argumentos que justifiquem a importância de cada componente ou atributo. Pretendo questionar algumas dessas premissas básicas e esclarecer o que queremos dizer quando afirmamos que algo é importante.

Então, sem mais delongas, aqui está a minha:

HIERARQUIA QUANTO AO IMPACTO EM QUALIDADE SONORA

• Sistema ‘de base’ do toca-discos
• O braço fonocaptor
• A cápsula fonográfica
• O pré de phono da cápsula fonográfica (juntamente com o transformador de impedância, se utilizado)
• Fiação interna do braço
• O cabo externo até o pré de phono

POR QUÊ?

Sistema de Base do Toca-Discos – é o que mantém a velocidade angular constante do prato: o motor que permite à cápsula fazer seu trabalho de conversão das modulações, é o elemento número um que impacta a qualidade sonora geral, especialmente devido ao seu papel na proteção contra vibrações aéreas e estruturais.

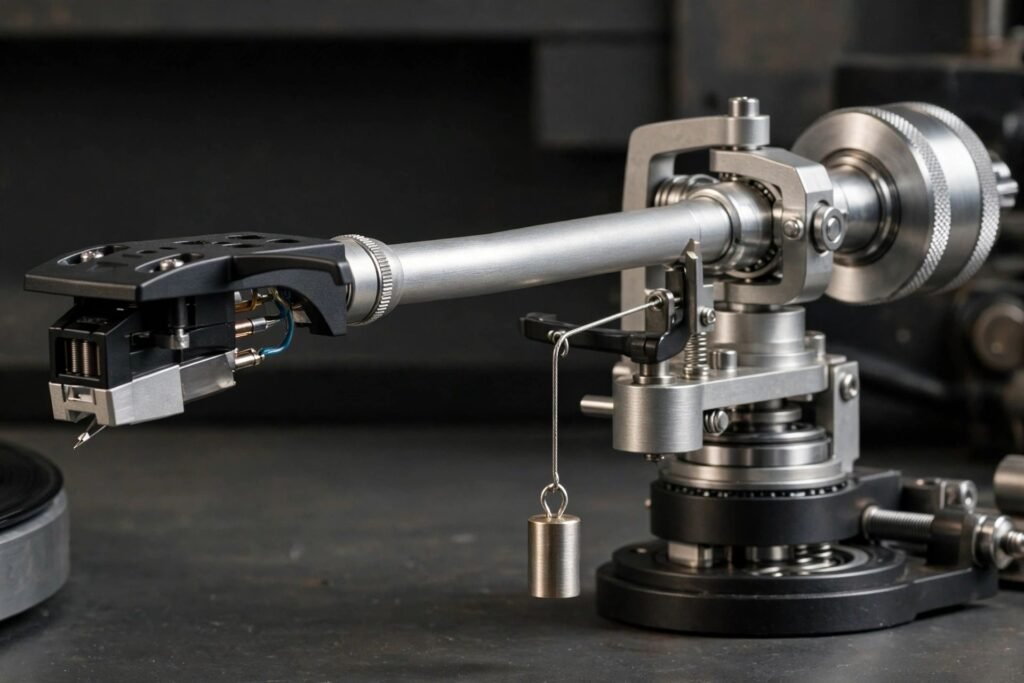

Braço de Leitura – ele limita o desempenho da cápsula. Uma cápsula nunca poderá funcionar em seu potencial máximo se estiver acoplada a um braço de leitura de qualidade inferior. Ele deve ser priorizado antes de se investir em cápsulas caras, pois impacta significativamente a qualidade sonora geral.

Cápsula Fonográfica – a responsável pelo som. Muitos atributos são selecionáveis, desde o tipo de ponta da agulha, passando pelo material do cantilever, até a qualidade do elastômero e a linearidade do motor de conversão. Depende (inteiramente) do desempenho do braço para atingir seu potencial máximo.

Pré-amplificador de Phono – tanto a qualidade e a precisão da equalização da seção RIAA, quanto sua capacidade de suportar sobrecarga de entrada e sua assinatura acústica residual, contribuem para o som geral obtido.

Fiação Interna – Embora não seja uma “linha de transmissão” (termo reservado para fiação de alta tensão), é o caminho condutor crítico de “baixa tensão” que pode influenciar o som. Eu prefiro cobre OFC/OCC 9N, mas alguns gostam do som (áspero) da prata.

Fiação Externa – O mesmo se aplica à ela, pois os últimos ‘metros’ do toca-discos até o pré de phono podem alterar as características do som amplificado.

Esperamos que a lógica desta lista seja suficiente para ajudá-los em suas próximas compras, em seu setup analógico.

Charles F. Port é um audiófilo analógico, especializado na construção de pré-amplificadores de phono personalizados e em consultoria na configuração de toca-discos, cápsulas e braços, através de sua empresa Port Audio Consulting (PAC). Nascido em Pensacola, Flórida, Port mistura a paixão de uma vida pela música clássica e pela física do áudio.
